應用范圍

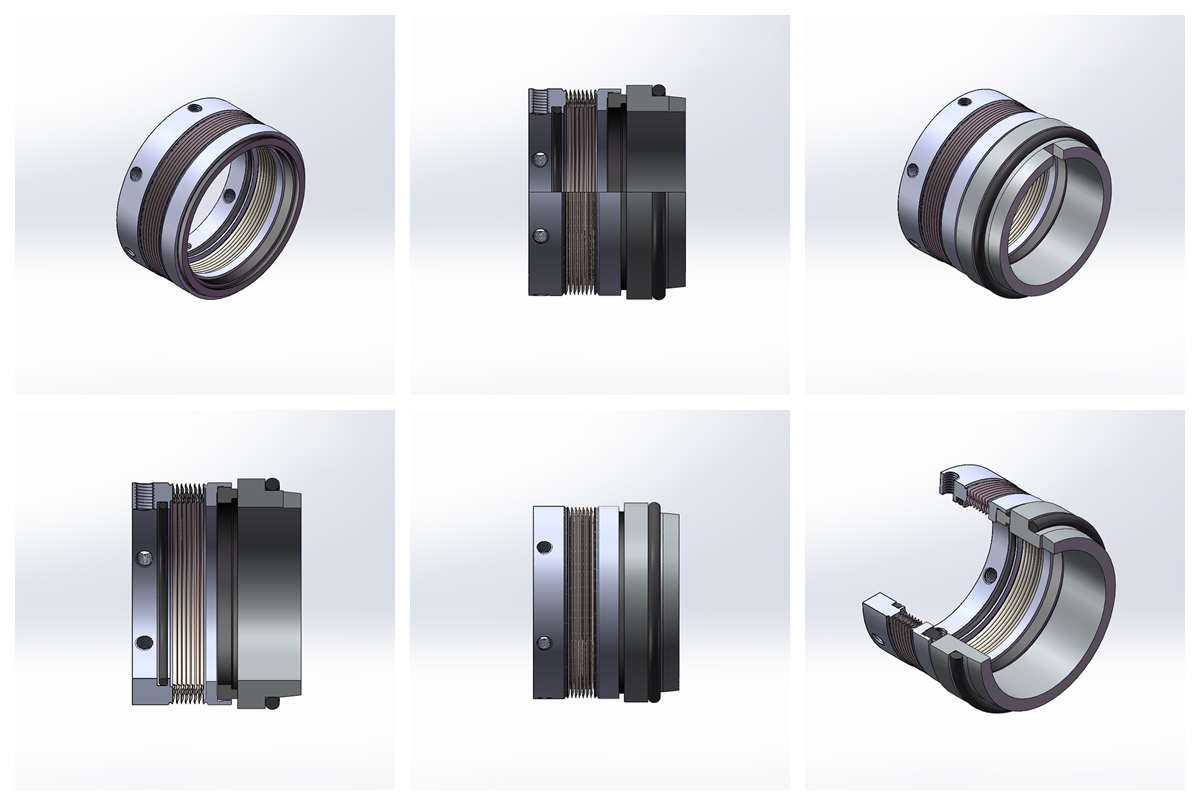

旋轉型波紋管。該系列密封的連接尺寸符合DIN24960和GB6556標準,適用于DIN24960和GB6556的離心泵和其他旋轉軸設備。45°波形的設計降低了應力峰值,同時分解內孔焊菇應力,防止出現早期失效。并使應力分布更合理、彈性更好,從而保證密封良好的追隨性。
設計特點
●標準化設計: 符合DIN24960及GB6556
●波紋管密封: 動態性能好,環境適應能力強
●0形密封圈: 僅作為靜密封,簡單可靠
●緊定螺釘定位: 安裝簡單,調整方便
●耐蝕設計: 具有專用的耐腐蝕型密封
操作參數
溫度:最低-40℃,最高180℃
壓力:最高-0.1~4.2MPa
速度:≤25m/s或≤5000rpm。
尺寸范圍: 25~100mm,超大尺寸可訂制。
