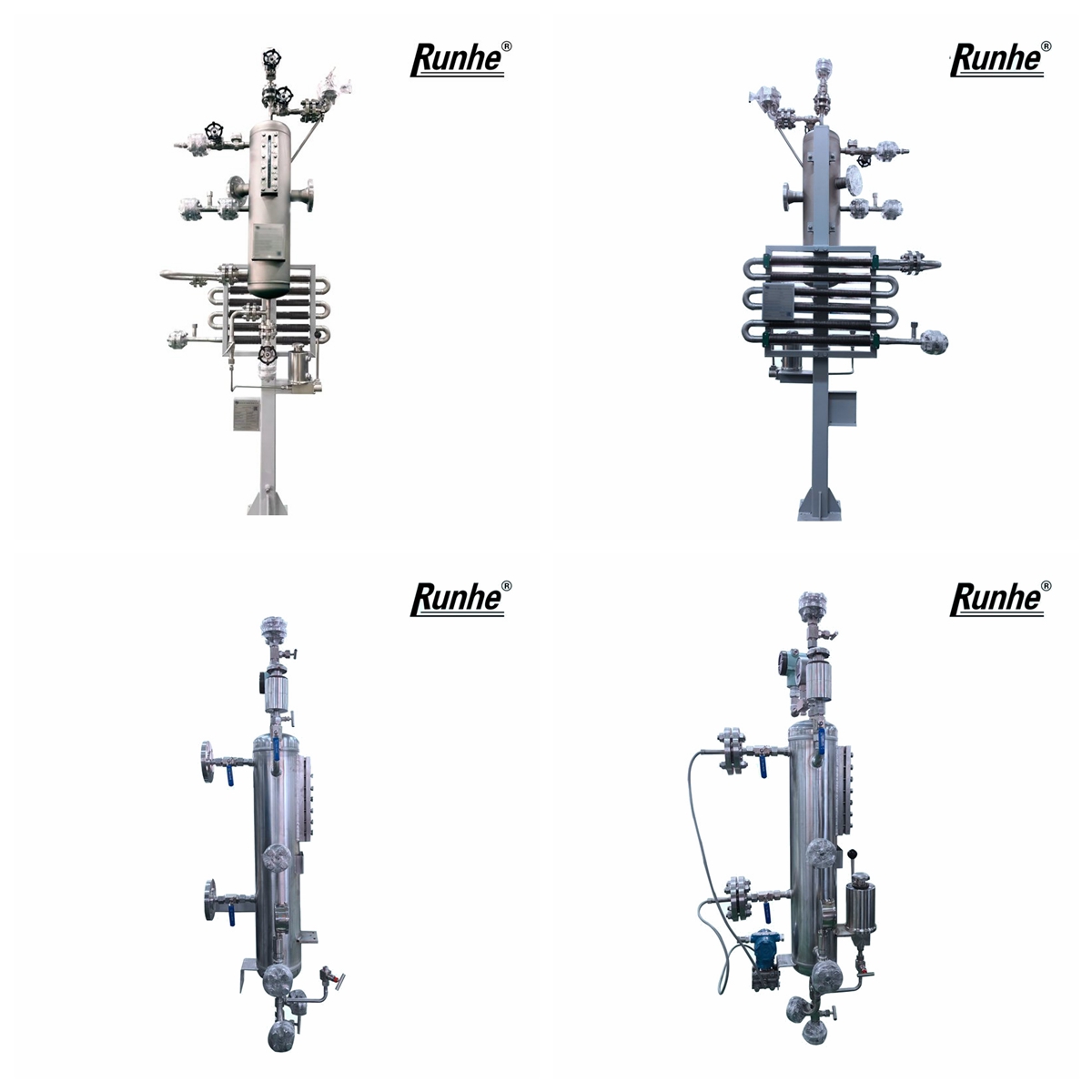

儲液罐可用做多級密封的輔助系統，但必須注有封液(如:緩沖液、隔離液)。熱傳遞可自由循環(熱虹吸)或加泵送來進行強制循環，壓力源可選用惰性氣體。冷卻效果主要由輔助冷卻管路的冷卻效果來決定。當管路安裝正確時，熱虹吸應(自循環)將自動產生。冷卻效果可以通過適當?shù)难h(huán)裝置(如機械密封的泵送效應)來改進。儲液罐只能與其他附件一起使用才能充分發揮效用。
PLAN53A方案說明
Plan53A方案主要用于串聯或雙端面機械密封有壓的隔離液通過儲液罐，由集成式密封內的泵送提供循環動力。主要應用在易汽化，閃蒸烴類及高溫、危險、有毒、有害、易結晶及等含有雜質等介質中。儲液罐內隔離液壓力要高于介質壓力(0.14-0.41Mpa)如介質側密封泄漏，儲液罐內隔離液將進入密封介質中阻止密封介質泄露到大氣中。密封泄露情況可通過儲液罐上的液位計所示液位情況進行判斷。隔離液的選擇應與過程介質的性質一致。壓力開關設定低壓報警。報警值常用泵送介質密封腔壓力+0.1Mpa。
