工作原理

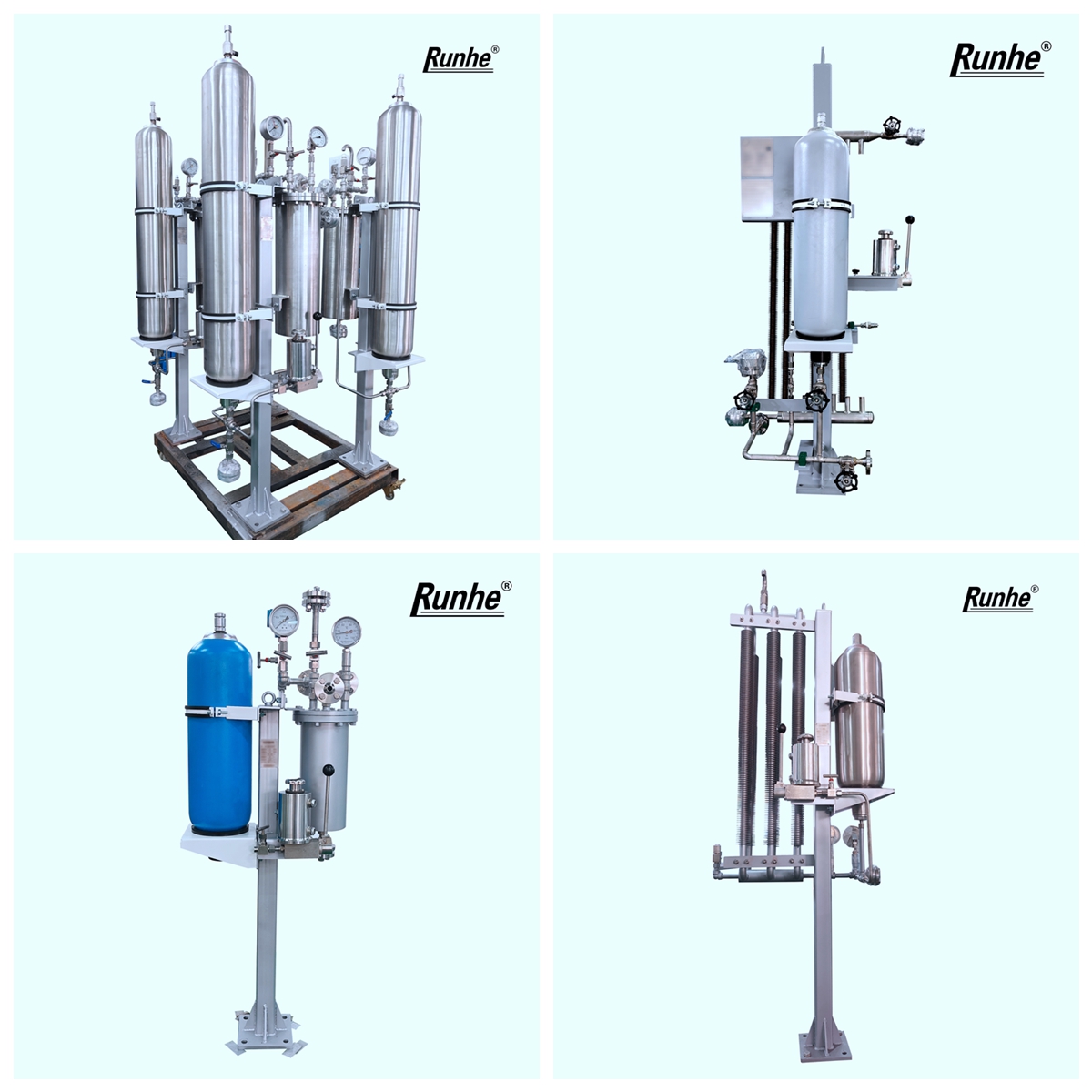

本系統主要由蛇管式換熱器、囊式蓄能器、壓力表及溫度表及壓力變送器組成。系統主要應用在AP1682布置方式3的密封沖洗方案中，通過蛇管式換熱器來冷卻二級密封在運轉時產生的摩擦及攪拌熱，并通過密封上的泵送環提供循環動力。囊式蓄能器為系統提供穩定的壓力，保證密封泄露后系統中壓力的穩定，并為系統提供1.5L的隔離液蓄能補充量，如系統中隔離液壓力低于(介質測密封腔壓力+0.1)Mpa時，則壓力變送器將會產生報警信號，提醒操作者須向系統補充隔離液，補充隔離液可通過系統自帶的或移動式手動補液泵進行，補液壓力可通過壓力指示器來讀取，一般隔離液壓力為(介質測密封腔壓+0.14~0.41)Mpa。(隔離液應根據工藝介質特性進行有針對性的選擇，盡量選擇與工藝介質互溶性較好的介質充當)
應用場合
●本布置方案用于配置方式3的雙端面密封中
●高蒸汽壓力及閃蒸烴類介質
●危險有毒的工藝介質
●易熱傳導的介質
●臟的/有固體顆粒的或易聚合的介質
